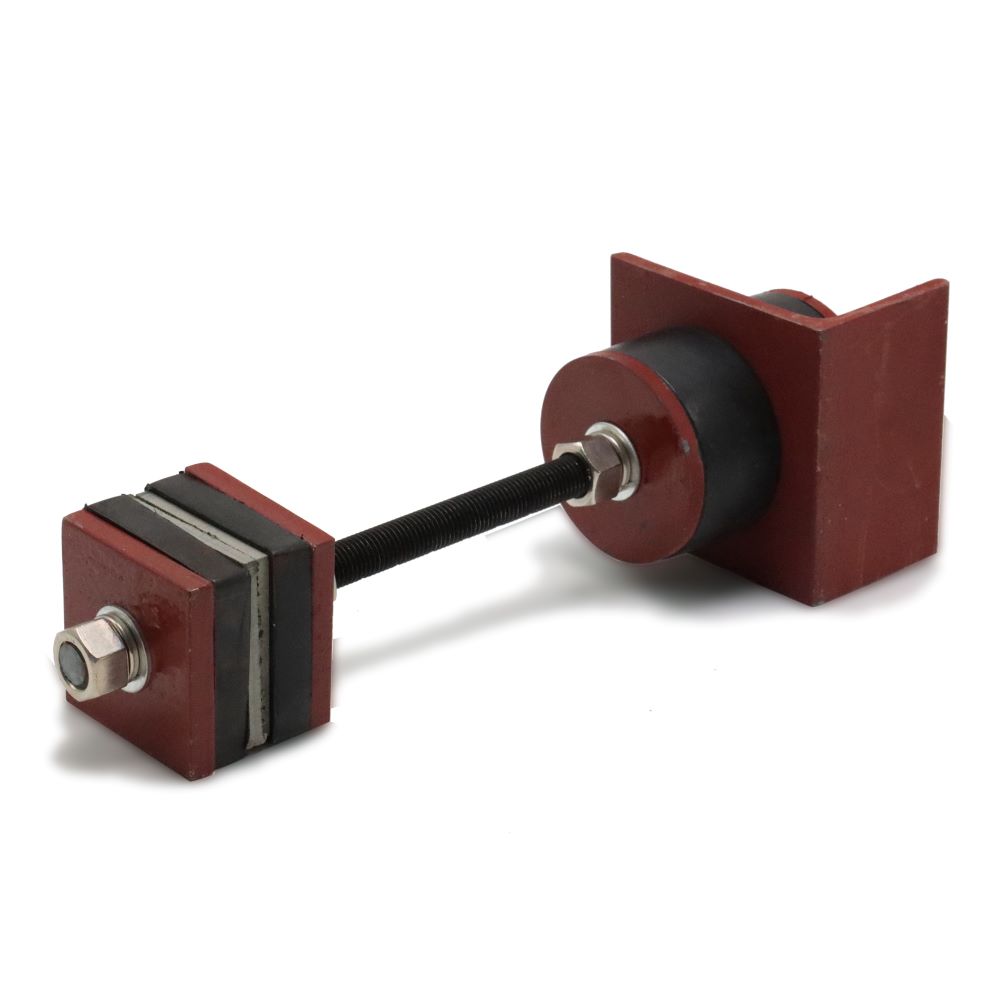

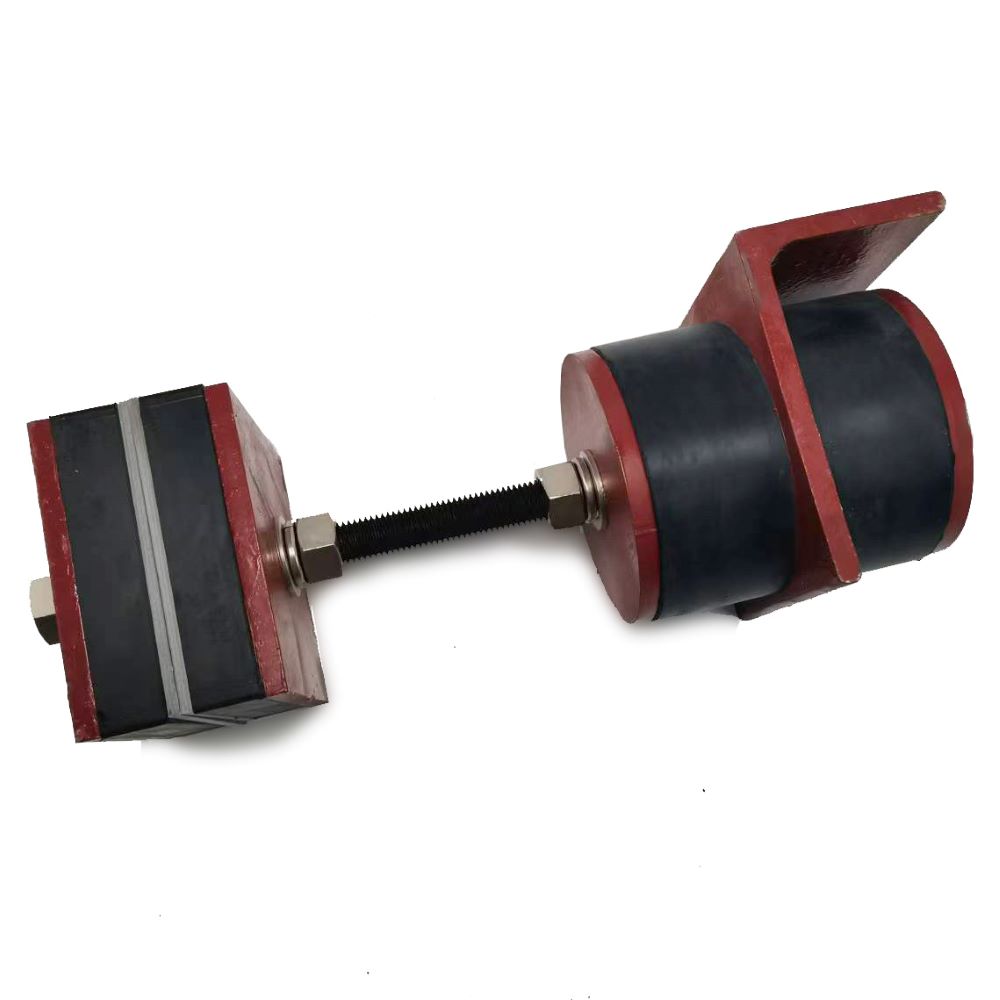

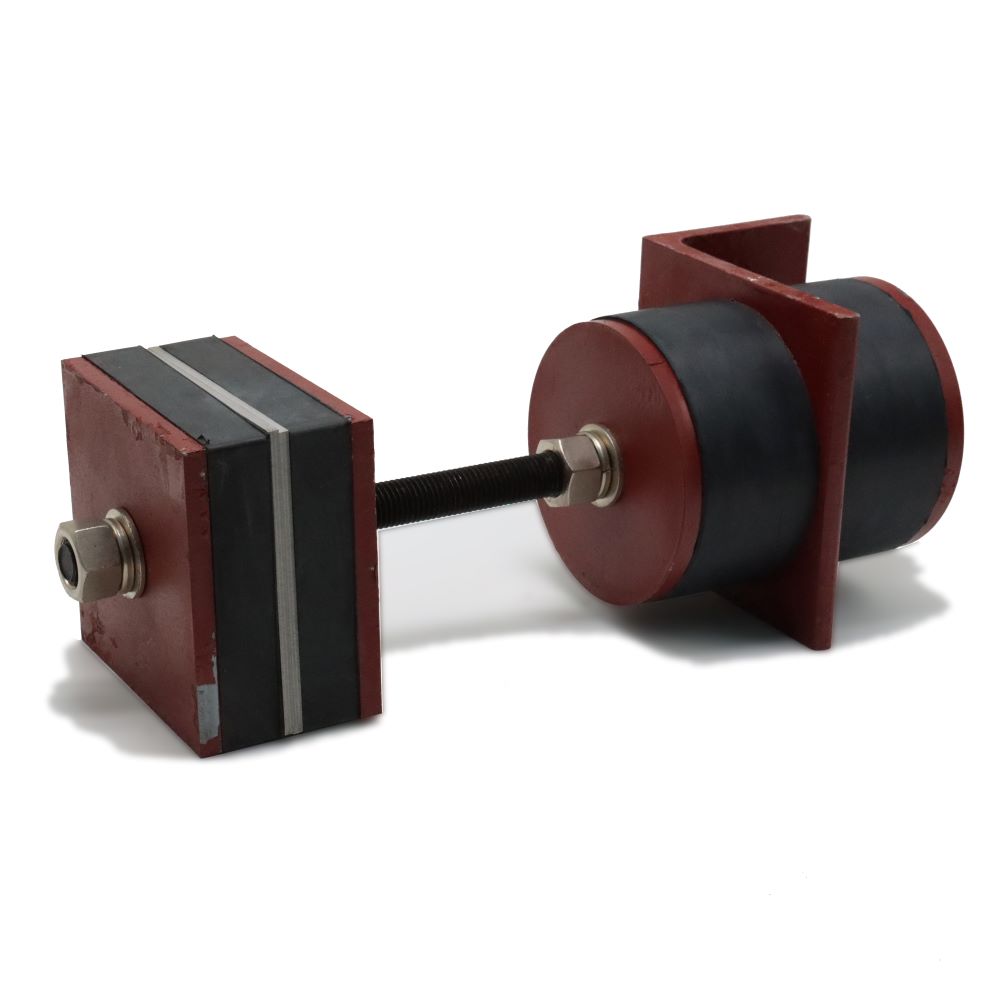

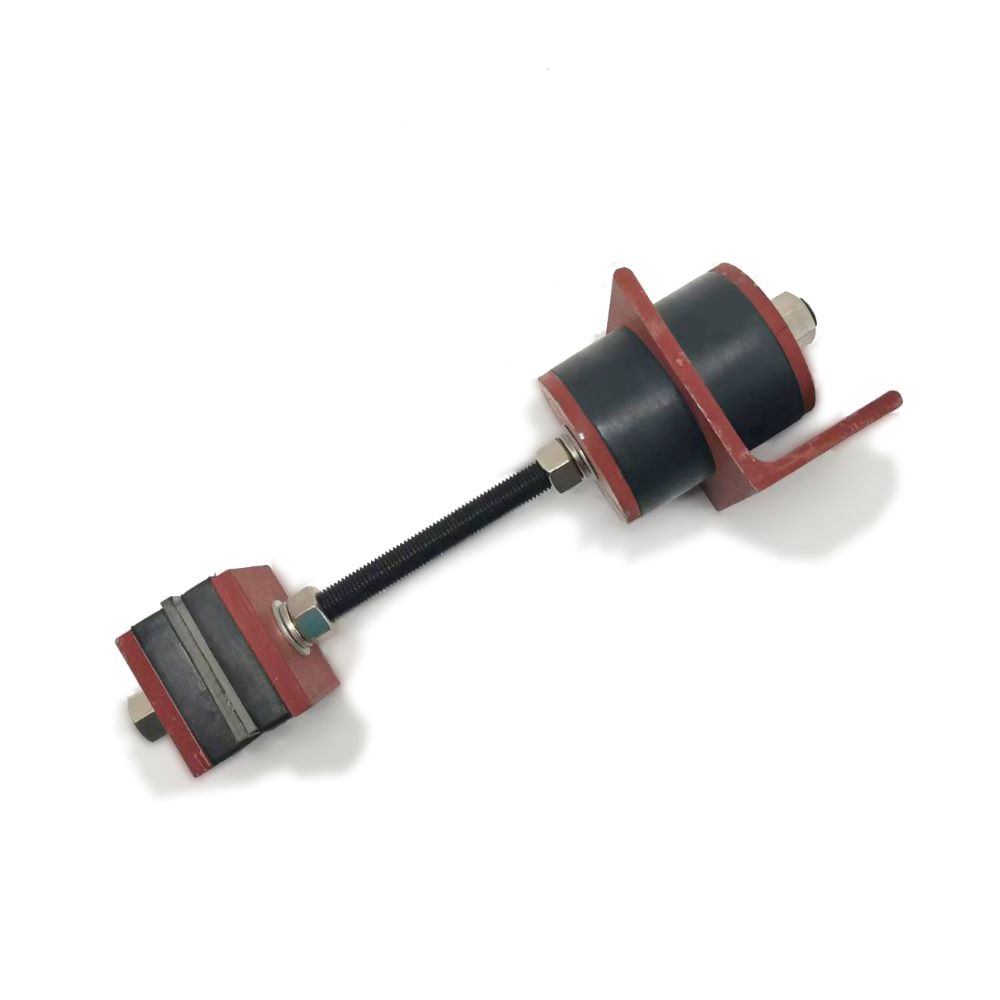

固定吊架

在船舶发动机排气系统中，发动机及其管道引起的振动，会通过排气系统传递，它们会引起系列衍生性的结构振动和噪音。深圳灏鹏科技有限公司可以根据船舶发动机排气系统布置图设计消音减振方案，尽可能地降低这些振动和噪音的产生。我们通过科学精准的计算，安装布置弹性吊架，降低排气系统中产生的振动和噪音。



弹性吊架由硅橡胶、丁晴橡胶、金属件、隔热垫组成，可以有效降低振动与噪音，可在 63Hz 至 4000Hz 的大部分频率范围内降低 8 dB（A）至 10dB（A）。 依据管道重量的不同，发动机产生振动频率的不同，我们科学地使用两种不同类型的固定吊架与弹性吊架组合：固定支撑点和弹性支撑点，以实现最佳消音减振效果。 固定支撑点承受静态和动态力，并确定排气系统中管道膨胀的方向。弹性支撑点可以控制并吸收由于排气温度高低变化导致的管道热膨胀位移量和结构晃动导致的位移量。

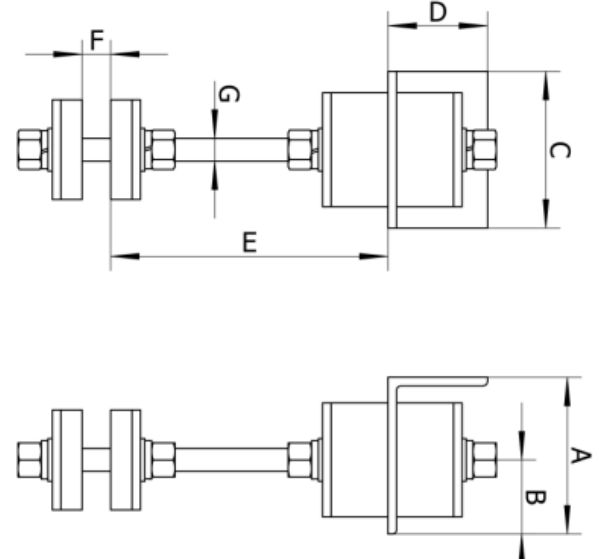

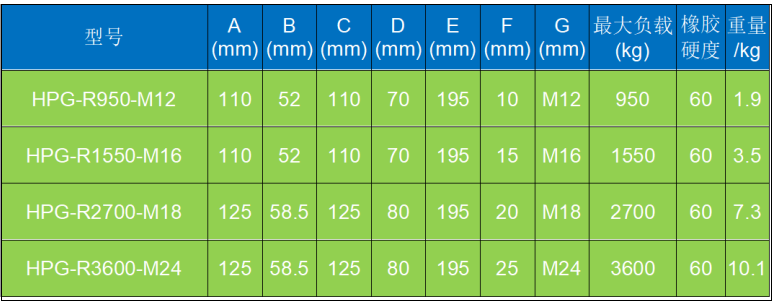

尺寸图：

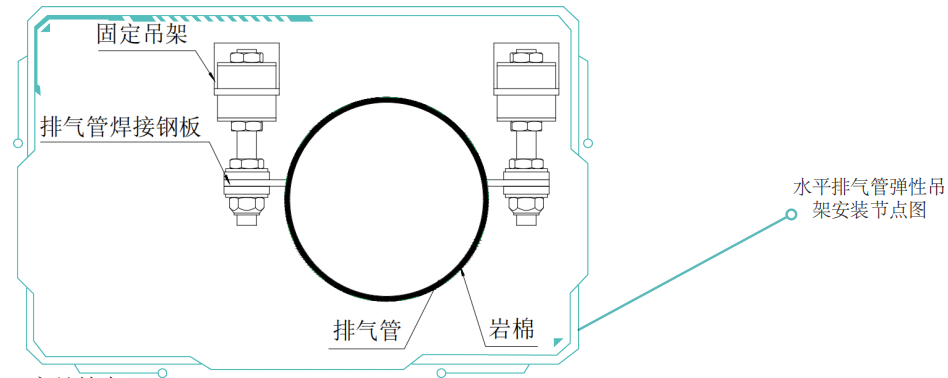

水平排气管固定吊架安装节点：

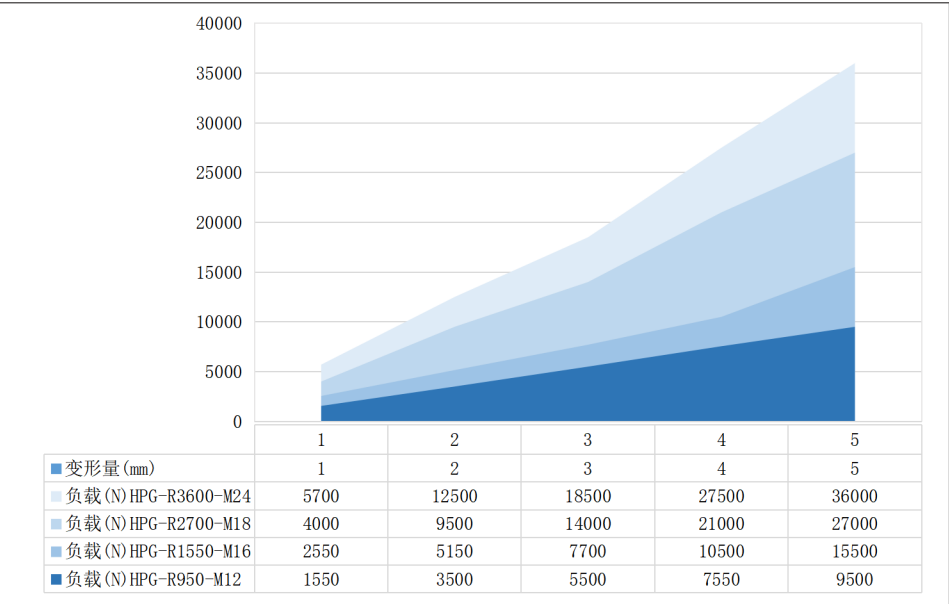

固定吊架特征曲线图：
