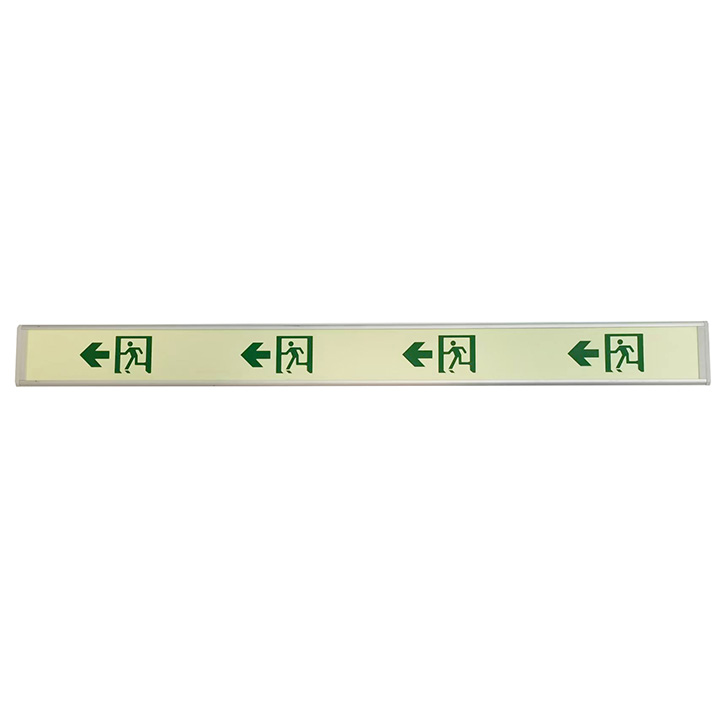

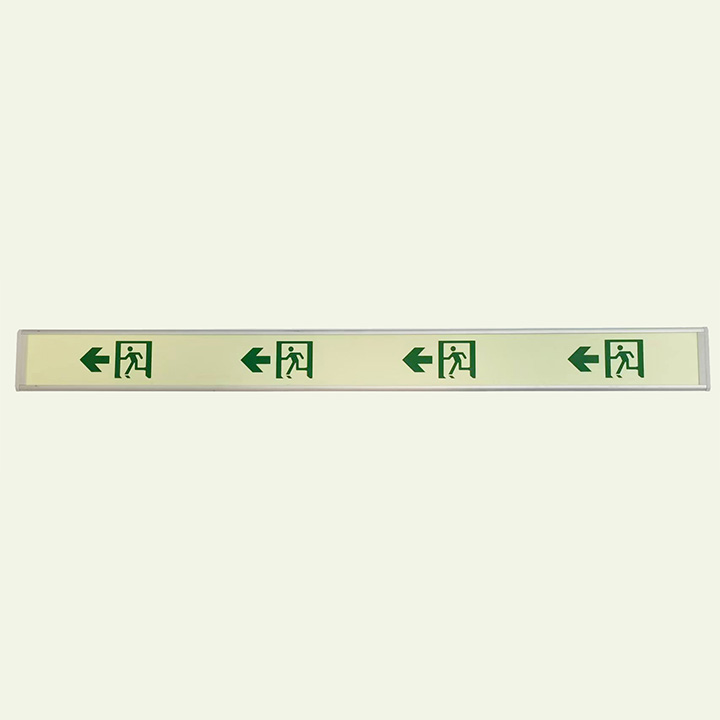

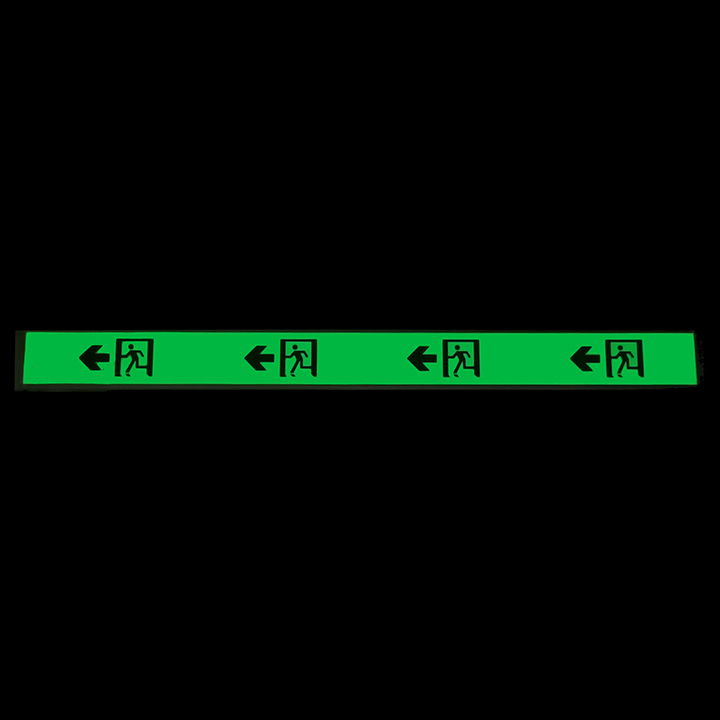

荧光型应急低位照明HPG-200

技术参数



型号	尺寸 (L×W×H)（mm）	光强度	光色	防水等级	材质	安装辅材
HPG-150	1012×59.6×14.5	≥15mcd	绿光	IP34	铝合金，PVC塑料盖板	铝合金，PVC塑料盖板
HPG-200	1012×94×6	≥15mcd	绿光	IP34	铝合金，PVC塑料盖板	铝合金，PVC塑料盖板



案例图





标识图案可按客户要求定制

指示牌尺寸选择

       标志牌应设在与安全有关的醒目地方，并使大家看见后，有足够的时间来注意它所表示的内容。标志牌的平面与视线夹角应接近90°，观察者位于最大观察距离时，最小夹角不低于75°。根据GB2894-2008《安全标志及其使用导则》，方形安全疏散标识的尺寸以观察距离 D 为基准，其边长 d=0.025D。



推荐标识的尺寸选择：

	1	2	3	4	5	6
观察距离	0-2m	2-4m	4-6m	6-8m	8-12m	12-16m
标识尺寸	50×50mm	100×100mm	150×150mm	200×200mm	300×300mm	400×400mm



标识图样



典型布置





    低位照明（3L）系统是一个完全独立的系统，一直处于待机模式直到被激活。

    激活方式：

1）手动打开低位照明集中电源表面的开关；

2）来自位于驾驶室低位照明控制器的输入信号；

3）来自火警探测系统的消防输入信号；

4）主电源或应急电源故障信号输入；

5）集中电源设备上的本地按钮信号输入。

    一旦被激活，低位照明系统具有独立连续运行能力，在应急电源故障的情况下，内置的电池组(电池的寿命为5年)能保证系统至少运行90分钟。

    低位照明（3L）系统具有双冗余集中电源供电功能：主集中电源箱丧失工作能力后，系统自动切换到从集中电源箱工作，保持系统的持续稳定工作；

    低位照明（3L）系统具有双冗余通讯功能：集中电源箱之间不仅具有光纤通信，还通过主从握手的485通讯；其中任何一路通讯线路的丢失系统都会自动切换到另外一路通讯线路，保持系统的稳定连续工作；

    低位照明（3L）系统具有数字化管理功能：用户可通过集中控制器软件主界面一键快捷启动整个系统、一键快捷关闭整个系统功能，对集中电源的所在分区、IP地址、名称进行配置功能，以及精确控制集中电源的开、关状态、回路的开关状态，通过集中控制器监控集中电源、回路状态、电池的参数、电池温度功能的数字化管理；

    低位照明（3L）系统具有3D数字孪生功能：系统配置了3D可视化的全船动态数字孪生软件，用户可以在集中控制器内直观的查看和管控全船的低位照明系统布置、工作状态等数字孪生功能；

    低位照明（3L）系统具有消防疏散预案导入与辅助决策功能：集中控制器内置控制软件通过预先导入的逃生路径方案，结合火灾报警或演习输入信号、AI监控摄像机输入的区域人员密度信号，综合判断分析并启动三维数字化的船舶逃生疏散方案，实现船上人员的安全疏散智能化保障。

图中频闪、摄像机以及LED灯带和标识均可按用户的需求选择和定制，非法规强制要求配置。
