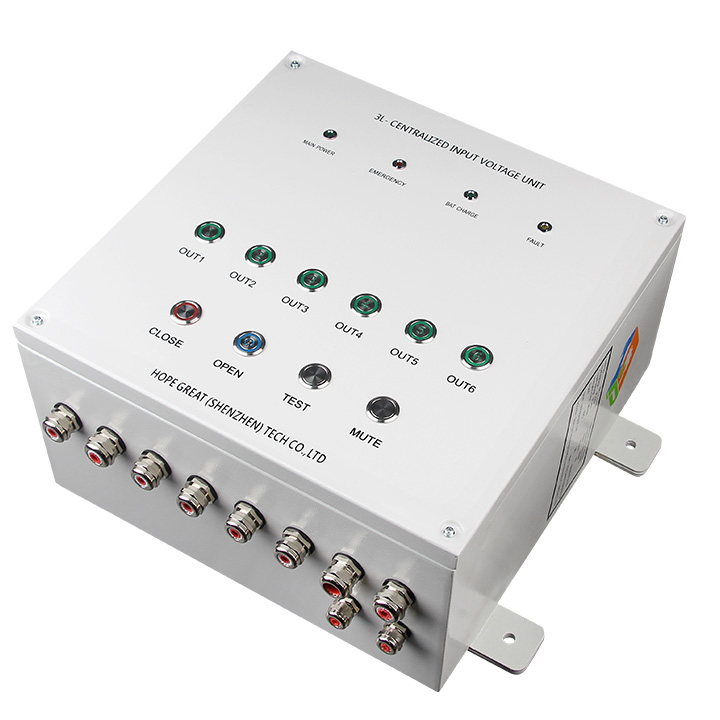

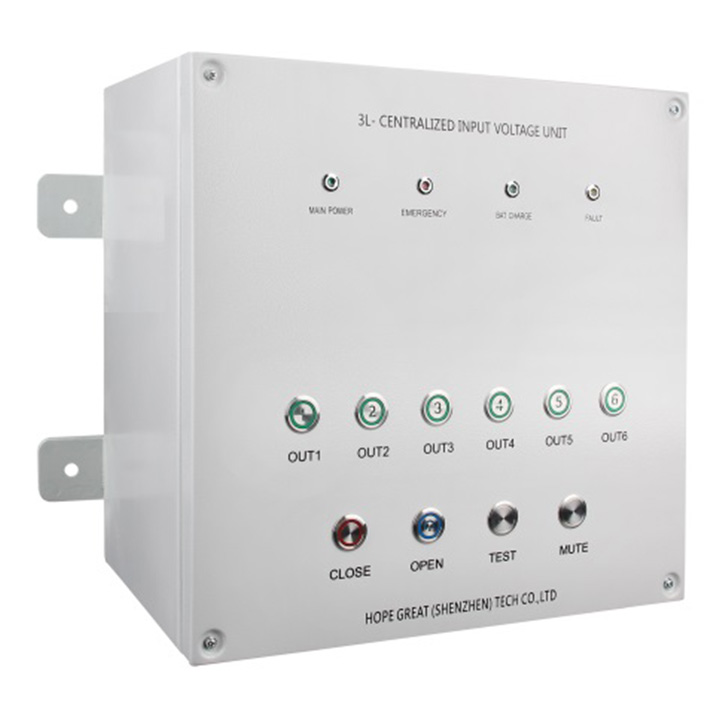

低位照明系统--集中电源

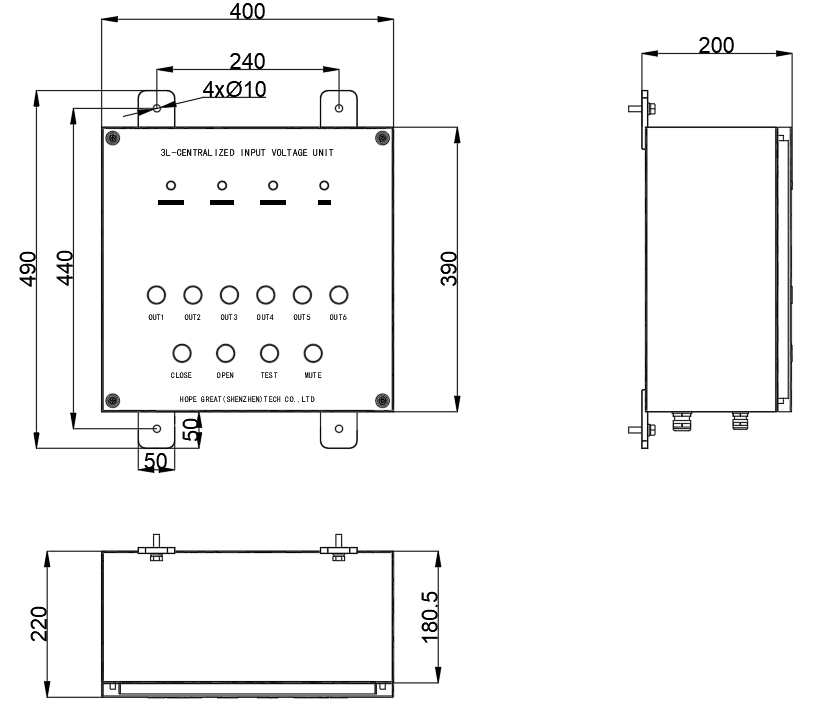

尺寸图





主要功能

1）主集中电源和从集中电源之间的切换时间小于3秒。

2）低位照明集中电源输出电压为DC24V

3）应急时间90分钟（内含铅酸电池）

4）低位照明集中电源总共有6路输出，每一回路工作电流最大不超过3A， 总的输出功率小于300W。

5）低位照明集中电源同时为LED灯带和应急指示牌供电。



技术参数

型号	尺寸（mm）	输入电压	频率	输出电压	功率	电池紧急时间	防水等级
HPG-3L-D-QS	400*390*200	AC110V~250V	50Hz / 60Hz	DC24V	300W	≧90min	IP55

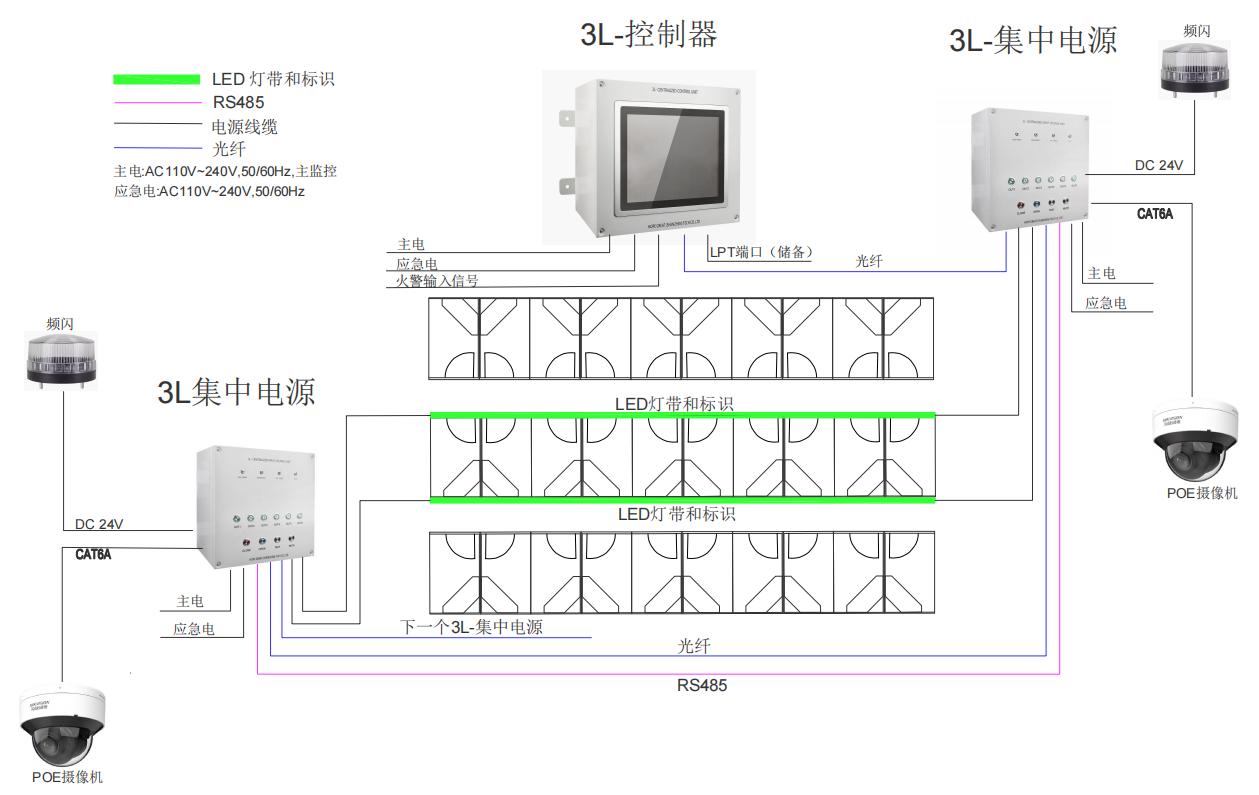

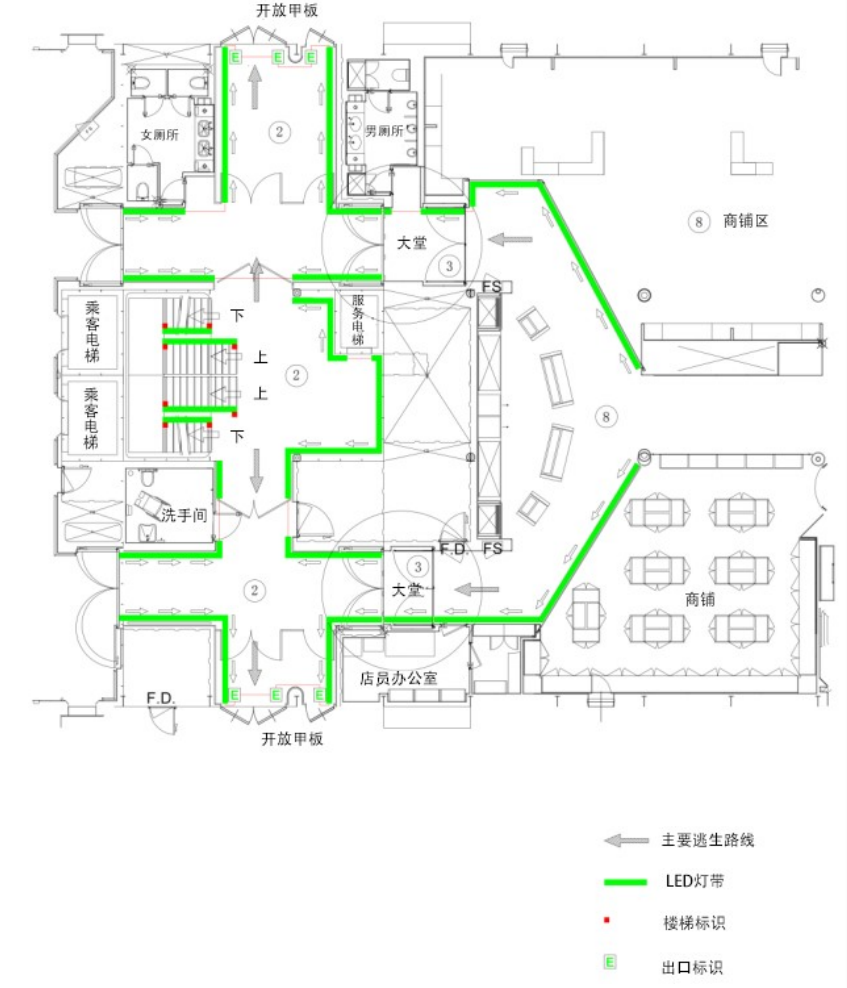

典型布置





    低位照明（3L）系统是一个完全独立的系统，一直处于待机模式直到被激活。

    激活方式：

1）手动打开低位照明集中电源表面的开关；

2）来自位于驾驶室低位照明控制器的输入信号；

3）来自火警探测系统的消防输入信号；

4）主电源或应急电源故障信号输入；

5）集中电源设备上的本地按钮信号输入。

    一旦被激活，低位照明系统具有独立连续运行能力，在应急电源故障的情况下，内置的电池组(电池的寿命为5年)能保证系统至少运行90分钟。

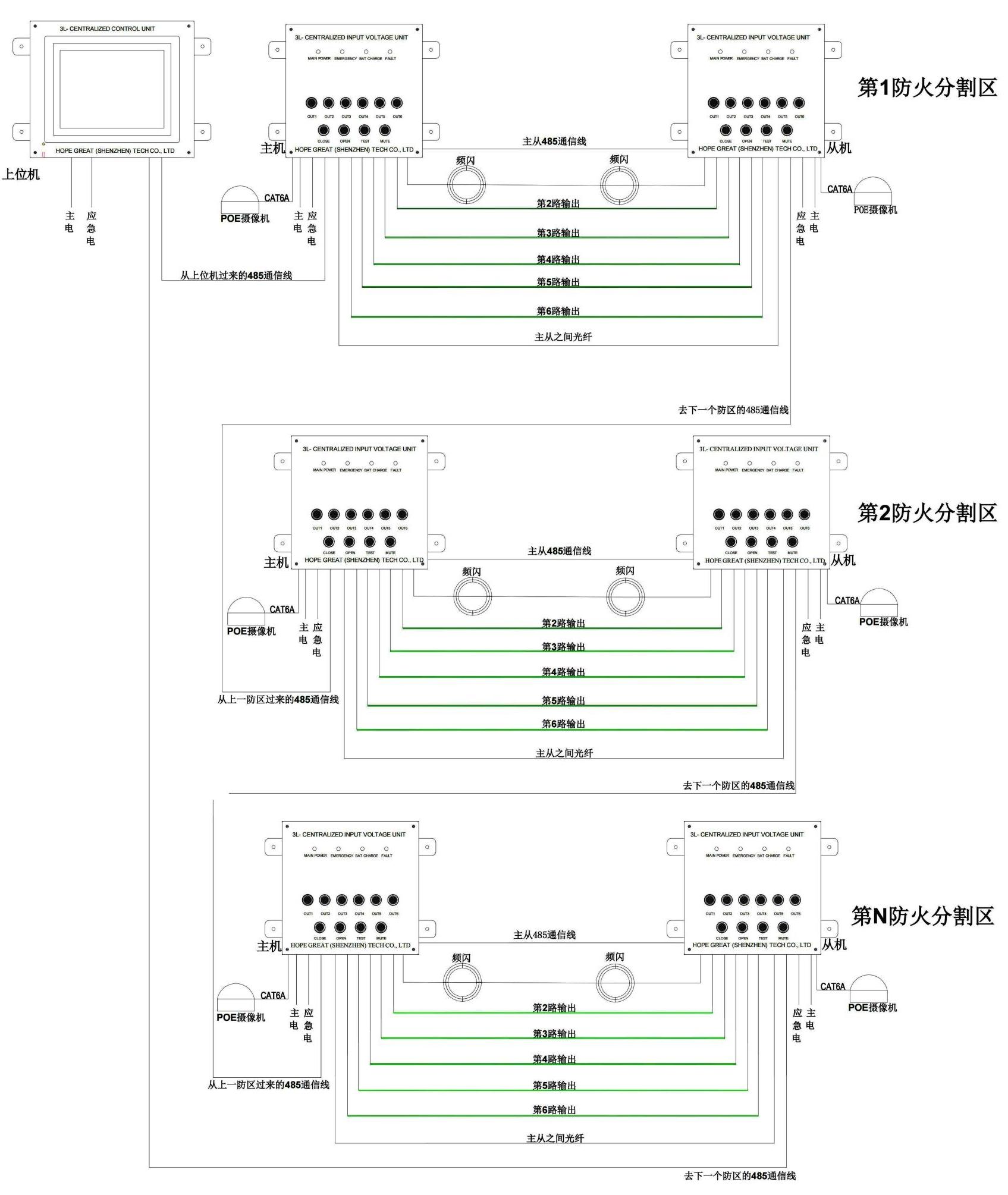

    低位照明（3L）系统具有双冗余集中电源供电功能：主集中电源箱丧失工作能力后，系统自动切换到从集中电源箱工作，保持系统的持续稳定工作；

    低位照明（3L）系统具有双冗余通讯功能：集中电源箱之间不仅具有光纤通信，还通过主从握手的485通讯；其中任何一路通讯线路的丢失系统都会自动切换到另外一路通讯线路，保持系统的稳定连续工作；

    低位照明（3L）系统具有数字化管理功能：用户可通过集中控制器软件主界面一键快捷启动整个系统、一键快捷关闭整个系统功能，对集中电源的所在分区、IP地址、名称进行配置功能，以及精确控制集中电源的开、关状态、回路的开关状态，通过集中控制器监控集中电源、回路状态、电池的参数、电池温度功能的数字化管理；

    低位照明（3L）系统具有3D数字孪生功能：系统配置了3D可视化的全船动态数字孪生软件，用户可以在集中控制器内直观的查看和管控全船的低位照明系统布置、工作状态等数字孪生功能；

    低位照明（3L）系统具有消防疏散预案导入与辅助决策功能：集中控制器内置控制软件通过预先导入的逃生路径方案，结合火灾报警或演习输入信号、AI监控摄像机输入的区域人员密度信号，综合判断分析并启动三维数字化的船舶逃生疏散方案，实现船上人员的安全疏散智能化保障。

图中频闪、摄像机以及LED灯带和标识均可按用户的需求选择和定制，非法规强制要求配置。
